Arcadia and NGINX Controller Configuration¶

Arcadia Finance Application 설치 및 NGINX Controller ADC, APIM Config Hands-on 예제입니다.

Test Application인 Arcadia Finance는 Docker 설치와 Kubernetes 설치를 각각 안내하며, Docker, Kubernetes 환경 자체의 구성 방법은 이 문서에서 다루지 않습니다.
이 문서에는 NGINX Controller의 Service Config에 대해 안내하며, Instance 추가 같은 Infrastructure 메뉴에 대해서는 다루지 않습니다.
NGINX Controller는 버전에 큰 관계가 없으나 이 문서에서는 3.18버전을 사용합니다. 리눅스는 CentOS 7을 사용합니다.

Arcadia Deployment¶

Arcadia Finance application은 Stock Budget, Money Transfer, Refer Friend 등의 기능을 4 개의 Micro Service 형식으로 구현해놓은 Lab 환경 구축용 어플리케이션입니다.

아래 링크에서 디테일을 확인할 수 있습니다.

Arcadia Finance Application Gitlab - Arcadia Gitlab
f5 NGINX Controller 3.x with BIG-IP Lab - BIG-IP와 NGINX Controller의 연동 (Arcadia App 예시)

각 마이크로서비스의 상세는 아래와 같습니다.

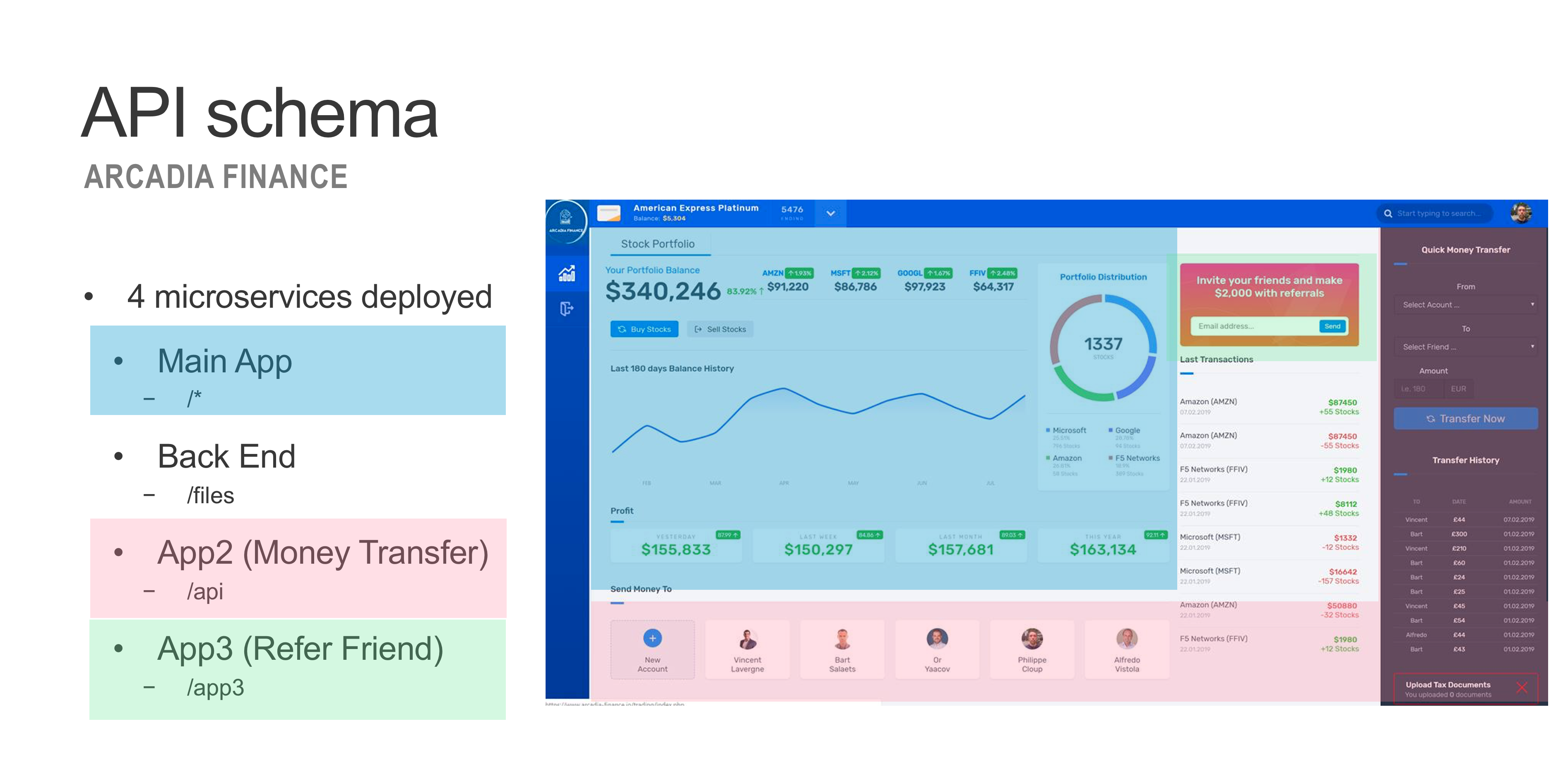

Arcadia_Micro_Services_architecture

App	URI	Container Port : Host Port
Main	/	80 : 30511
Backend	/files	80 : 31584
App2	/api	80 : 30362
App3	/app3	80 : 31662

Host Port는 변경되어도 무방하지만, Gitlab에서 제공하는 Kubernetes Material YAML과 동일하도록 작성했습니다.

Arcadia (Docker)¶

Arcadia Gitlab에서는 NGINX OSS까지 설치하도록 안내하고 있지만, NGINX Controller 및 NGINX API Gateway가 그 부분을 대체하도록 하기 위해 NGINX OSS는 설치하지 않으며, 각각의 마이크로 서비스가 별도 포트로 동작하도록 합니다.

docker network create internal

docker run -dit --net=internal -h mainapp --name=mainapp -p 30511:80 \
  registry.gitlab.com/arcadia-application/main-app/mainapp:latest

docker run -dit --net=internal -h backend --name=backend -p 31584:80 \
  registry.gitlab.com/arcadia-application/back-end/backend:latest

docker run -dit --net=internal -h app2 --name=app2 -p 30362:80 \
  registry.gitlab.com/arcadia-application/app2/app2:latest

docker run -dit --net=internal -h app3 --name=app3 -p 31662:80 \
  registry.gitlab.com/arcadia-application/app3/app3:latest

Docker는 Service Discovery를 위한 Embedded DNS(127.0.0.11)을 갖고 있으며, Arcadia 각 Container Image 내부의 php 스크립트가 Embedded DNS를 사용합니다. 아래 명령어로 확인할 수 있습니다.

bash docker exec mainapp ping app3

즉, Container의 name을 기준으로 참조 및 API Query 하기 때문에 Network 생성 및 --net=internal 플래그 지정이 반드시 필요합니다.
오류가 있거나 기타 Container 재시작이 필요한 경우 아래 커맨드를 사용합니다.

bash docker stop `docker ps -a | grep -i gitlab | gawk '{ print $1 }'` docker rm `docker ps -a | grep -i gitlab | gawk '{ print $1 }'`

Arcadia (Kubernetes)¶

Kubernetes에 Arcadia를 배포하는 방법은 간단합니다. 아래 명령어로 yaml 파일 자체를 Gitlab에서 그대로 따올 수 있습니다.

kubectl apply -f https://gitlab.com/arcadia-application/kubernetes-materials/-/blob/master/kubernetes_deployments/arcadia-all.yaml

참고로 YAML 파일의 자세한 내용은 아래와 같습니다.

#########################################################################################
# FILES - BACKEND
#########################################################################################
apiVersion: v1
kind: Service
metadata:
  name: backend
  labels:
    app: backend
    service: backend
spec:
  type: NodePort
  ports:
  - port: 80
    nodePort: 31584
    name: backend-80
  selector:
    app: backend
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: backend
  namespace: default
  labels:
    app: backend
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: backend
      version: v1
  template:
    metadata:
      labels:
        app: backend
        version: v1
    spec:
      containers:
      - env:
        - name: service_name
          value: backend
        image: registry.gitlab.com/arcadia-application/back-end/backend:latest
        imagePullPolicy: IfNotPresent
        name: backend
        ports:
        - containerPort: 80
          protocol: TCP
---
#########################################################################################
# MAIN
#########################################################################################
apiVersion: v1
kind: Service
metadata:
  name: main
  namespace: default
  labels:
    app: main
    service: main
spec:
  type: NodePort
  ports:
  - name: main-80
    nodePort: 30511
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: main
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: main
  namespace: default
  labels:
    app: main
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: main
      version: v1
  template:
    metadata:
      labels:
        app: main
        version: v1
    spec:
      containers:
      - env:
        - name: service_name
          value: main
        image: registry.gitlab.com/arcadia-application/main-app/mainapp:latest
        imagePullPolicy: IfNotPresent
        name: main
        ports:
        - containerPort: 80
          protocol: TCP
---
#########################################################################################
# APP2
#########################################################################################
apiVersion: v1
kind: Service
metadata:
  name: app2
  namespace: default
  labels:
    app: app2
    service: app2
spec:
  type: NodePort
  ports:
  - port: 80
    name: app2-80
    nodePort: 30362
  selector:
    app: app2
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: app2
  namespace: default
  labels:
    app: app2
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: app2
      version: v1
  template:
    metadata:
      labels:
        app: app2
        version: v1
    spec:
      containers:
      - env:
        - name: service_name
          value: app2
        image: registry.gitlab.com/arcadia-application/app2/app2:latest
        imagePullPolicy: IfNotPresent
        name: app2
        ports:
        - containerPort: 80
          protocol: TCP
---
#########################################################################################
# APP3
#########################################################################################
apiVersion: v1
kind: Service
metadata:
  name: app3
  namespace: default
  labels:
    app: app3
    service: app3
spec:
  type: NodePort
  ports:
  - port: 80
    name: app3-80
    nodePort: 31662
  selector:
    app: app3
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: app3
  namespace: default
  labels:
    app: app3
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: app3
      version: v1
  template:
    metadata:
      labels:
        app: app3
        version: v1
    spec:
      containers:
      - env:
        - name: service_name
          value: app3
        image: registry.gitlab.com/arcadia-application/app3/app3:latest
        imagePullPolicy: IfNotPresent
        name: app3
        ports:
        - containerPort: 80
          protocol: TCP
---

NGINX Controller ADC Configuration¶

이번 단계에서는 NGINX Controller 설정을 통해 API GW로 아래와 같이 Config를 수행합니다.

topology

Main App과 Backend는 PHP 스크립트 상, Embedded DNS를 사용하도록 URI가 구성되어, 직접 통신되어야 하므로, 실제 NGINX Controller에서 Config를 수행할 내용은, App2와 App3입니다.

1. Environment¶

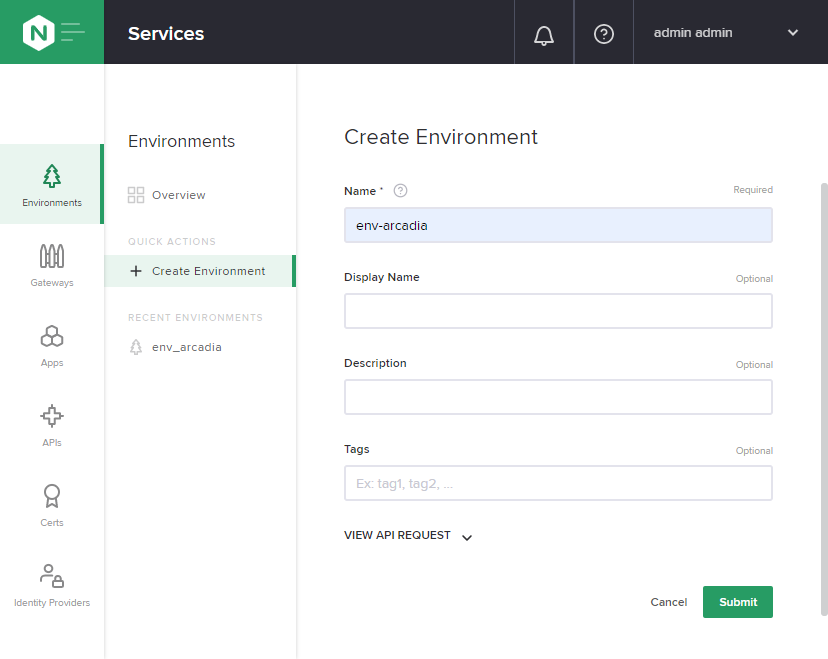

가장 먼저 Environment를 생성합니다. step1_environment NGINX Controller의 Environment는 Kubernetes의 Namespace와 유사한 개념으로, 서로 다른 Environment에 속한 요소들은 서로를 참조할 수 없습니다.

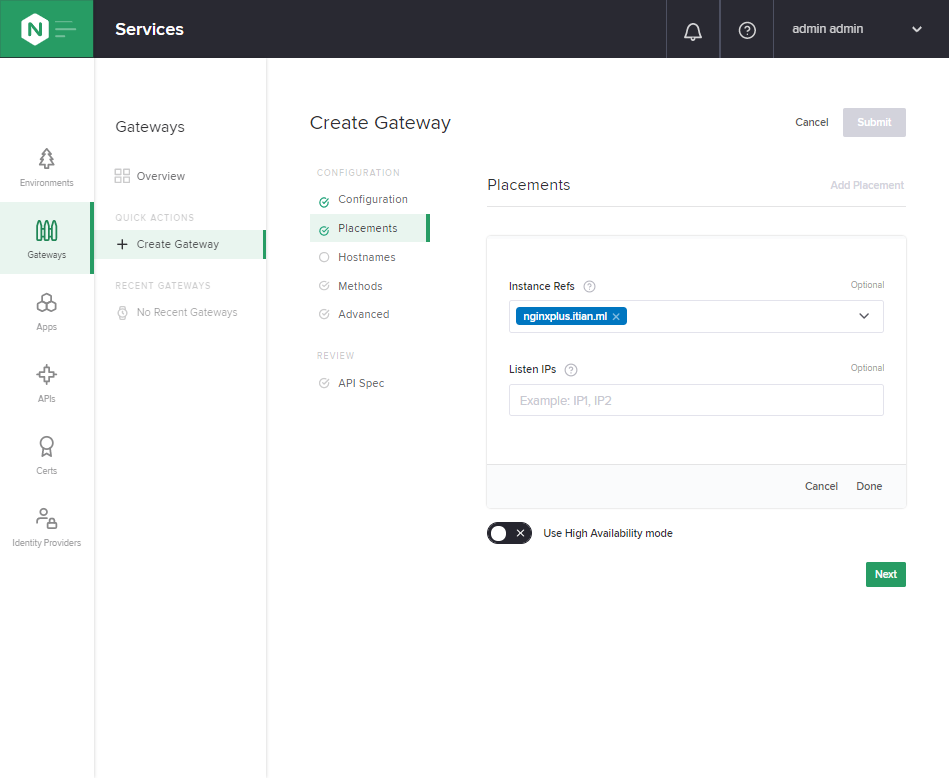

2. Gateway¶

다음으로는 Gateway를 생성합니다. Instance를 직접 참조하는 Static한 방식과, Instance Group을 참조하여 해당 Instance Group에 속하는 모든 Instance에 같은 Config를 Push하는 Dynamic한 방식을 선택할 수 있습니다.

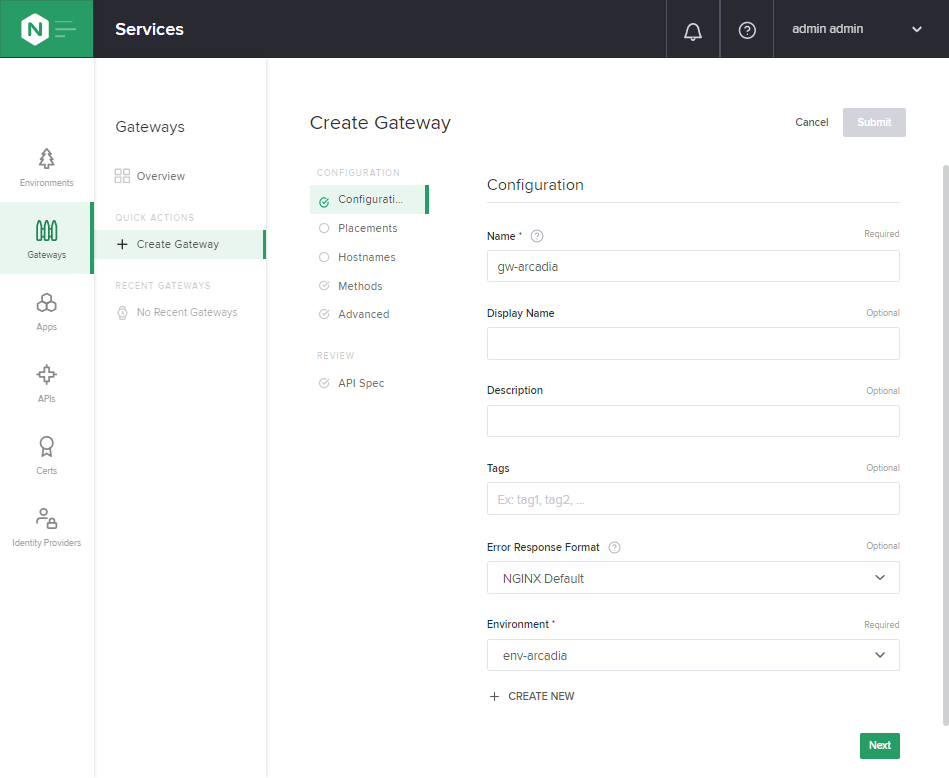

이 테스트에서는 Static하게 Instance를 선택합니다. step2_gateway

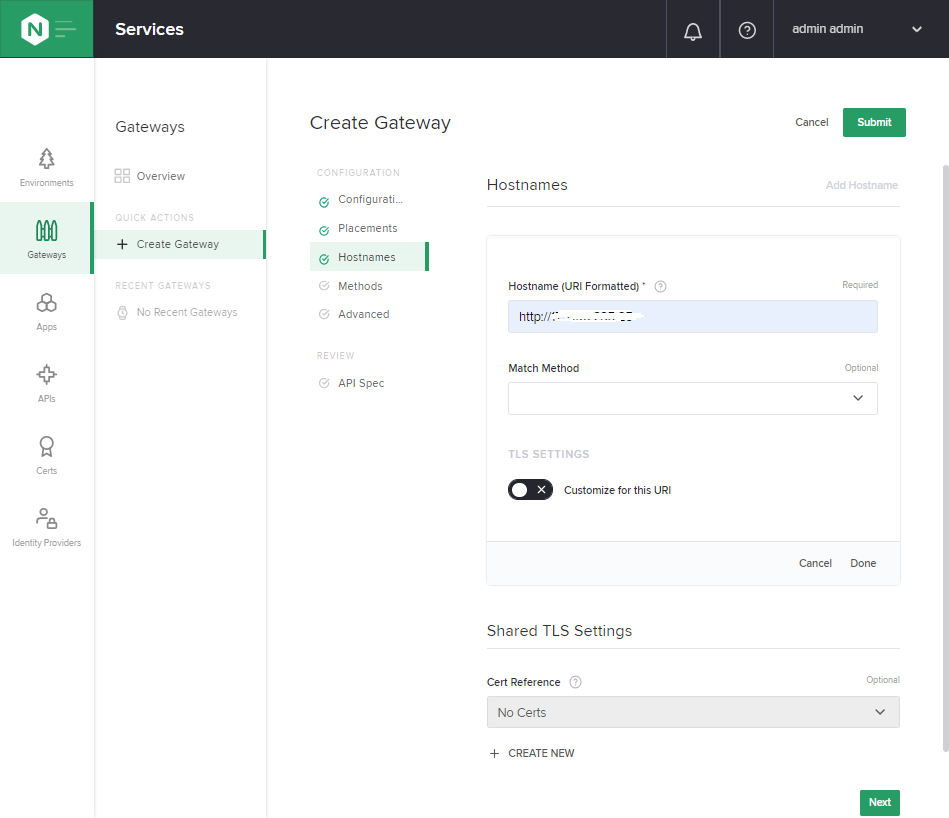

Gateway에는 접근 가능한 FQDN이 필요합니다. 이 Config는 NGINX Config에서 server_name Directive로 지정됩니다.

3. App¶

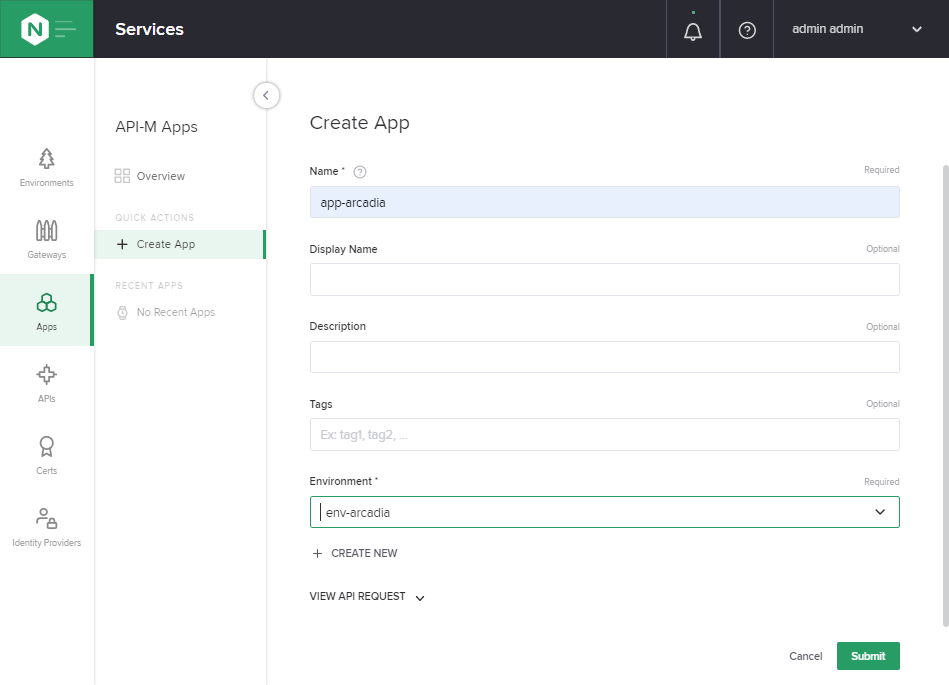

다음으로는 Component가 속하게 될 App을 생성합니다. step3_App

Service 구성 요소 중, 지금 생성한 App은 Components의 컨테이너 역할을 수행하며, App의 생성 자체만으로는 아무런 트래픽 제어 효과가 없습니다. 실제 트래픽 제어 및 각종 Config는 Component에서 수행하게 됩니다.

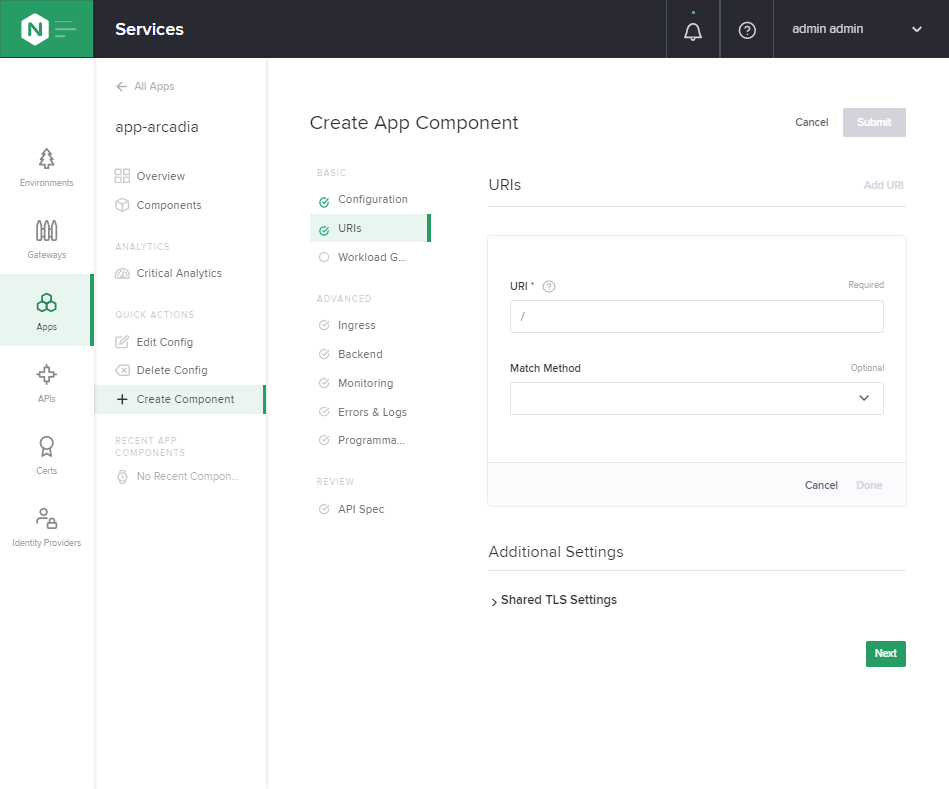

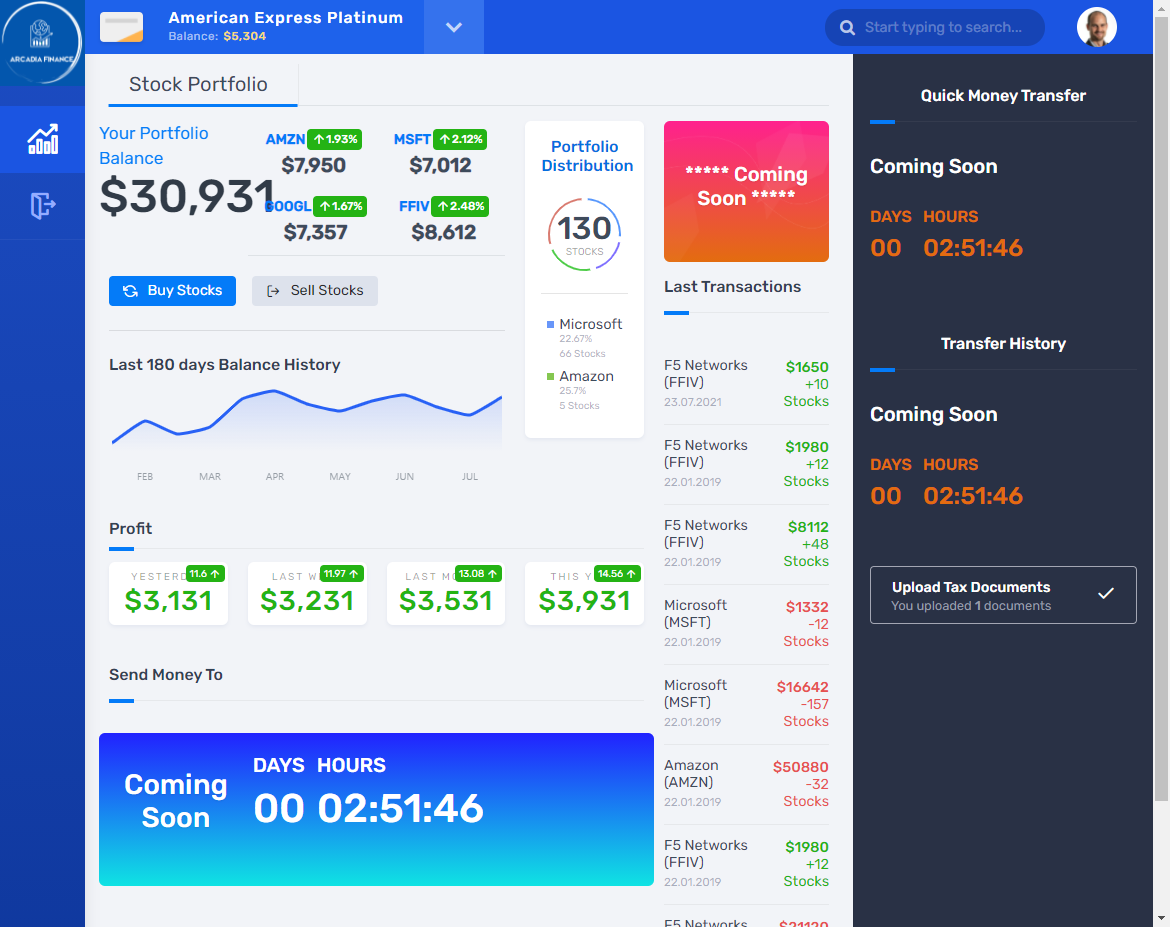

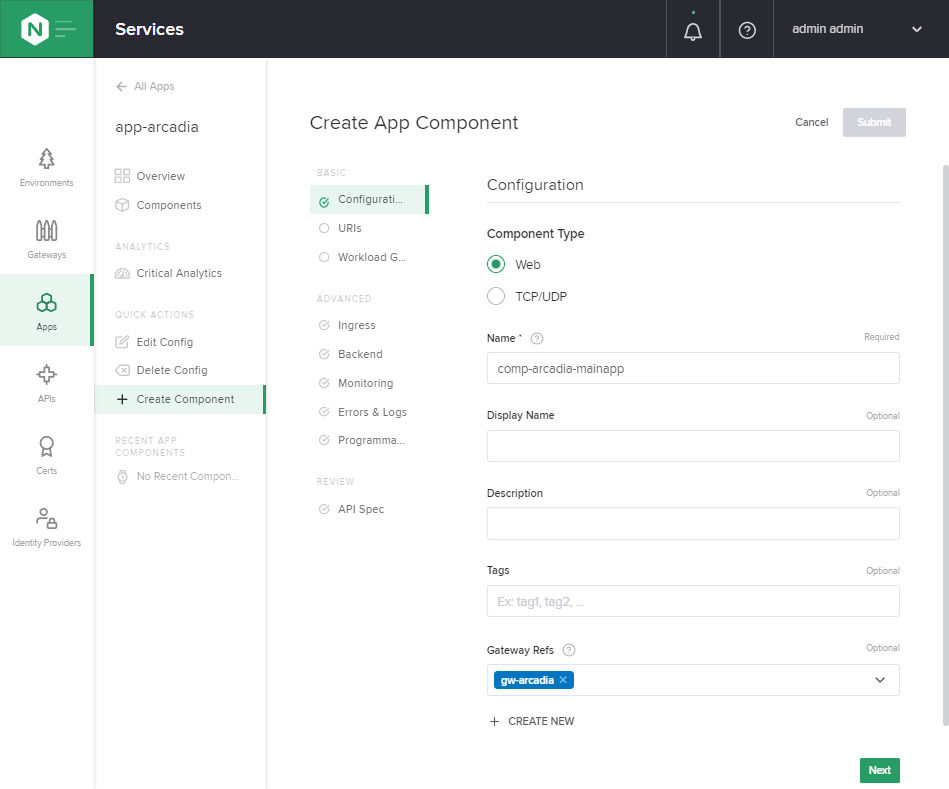

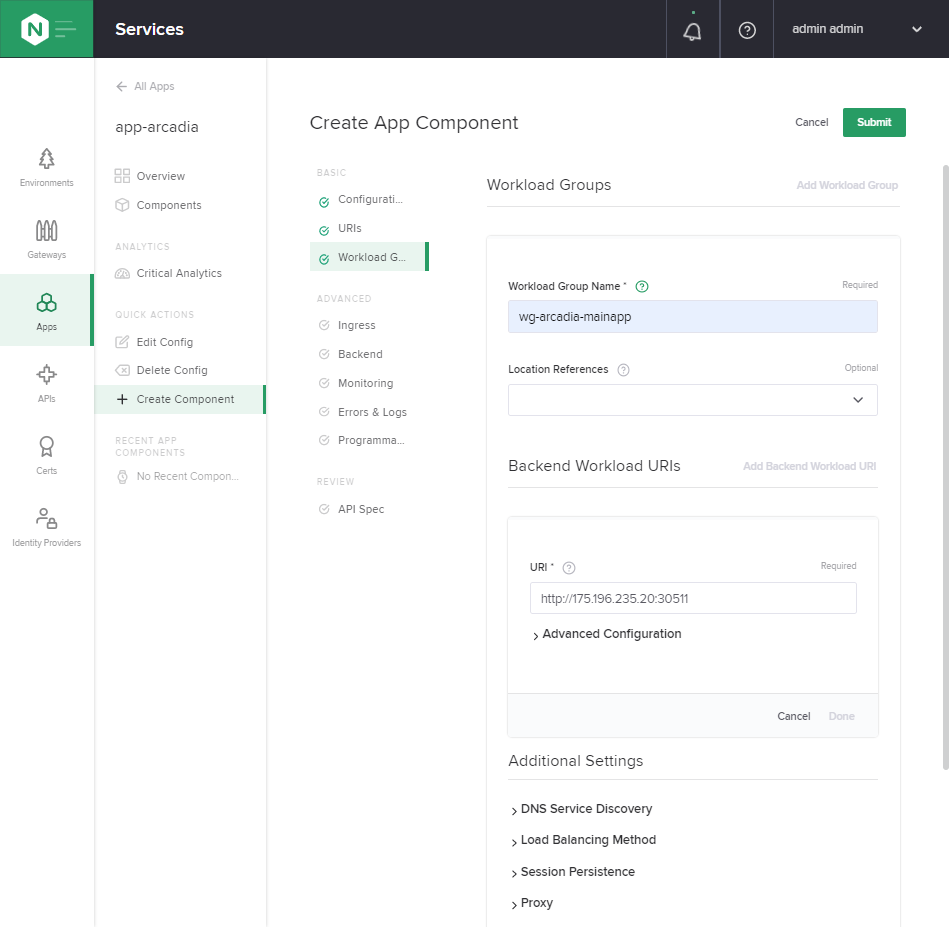

4. App - Component ( Main app, /)¶

step4_ADC_Component_main URI는 상대경로Relative Path, 절대경로Absolute Path 중 무엇을 사용해도 괜찮습니다. 테스트에서는 상대 경로를 사용합니다. 이 Config는 NGINX Config에서 Location Directive로 지정됩니다.

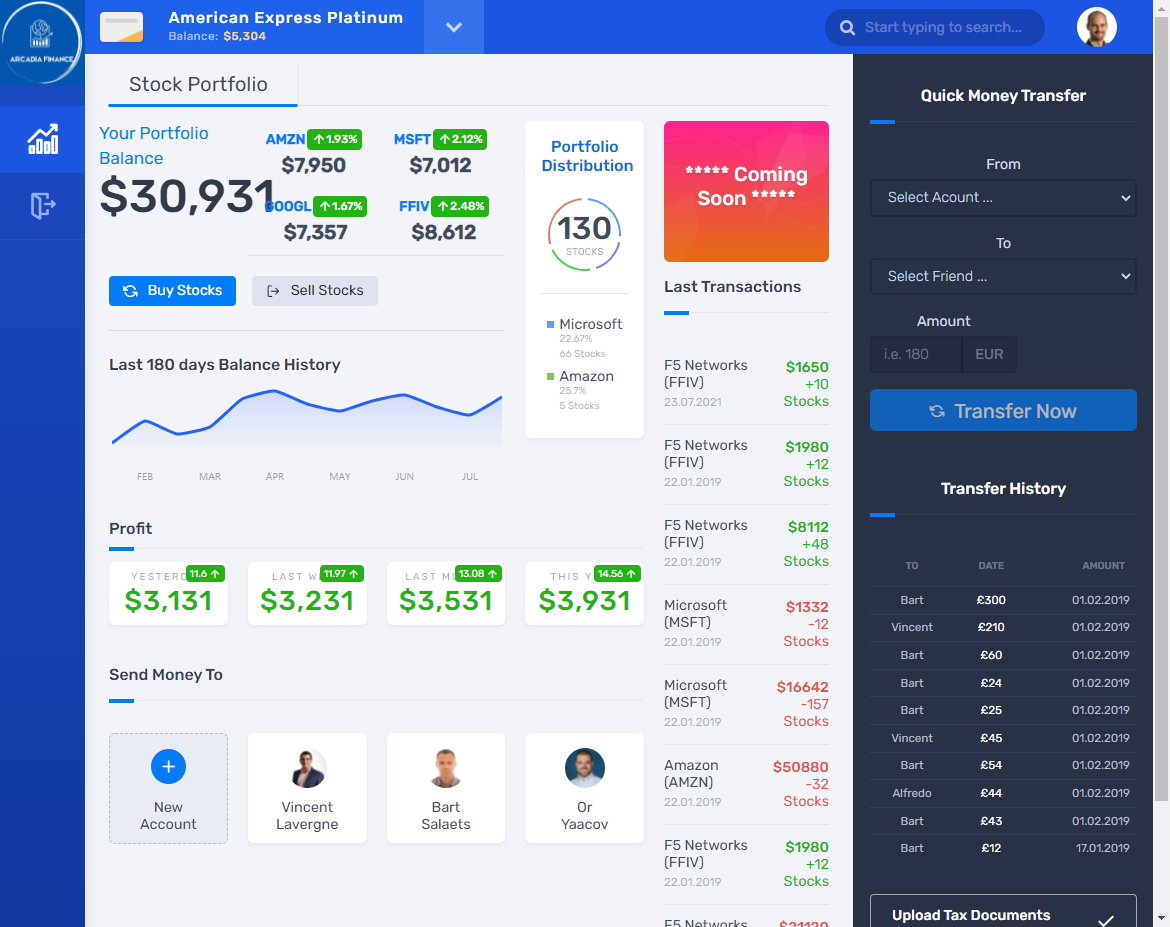

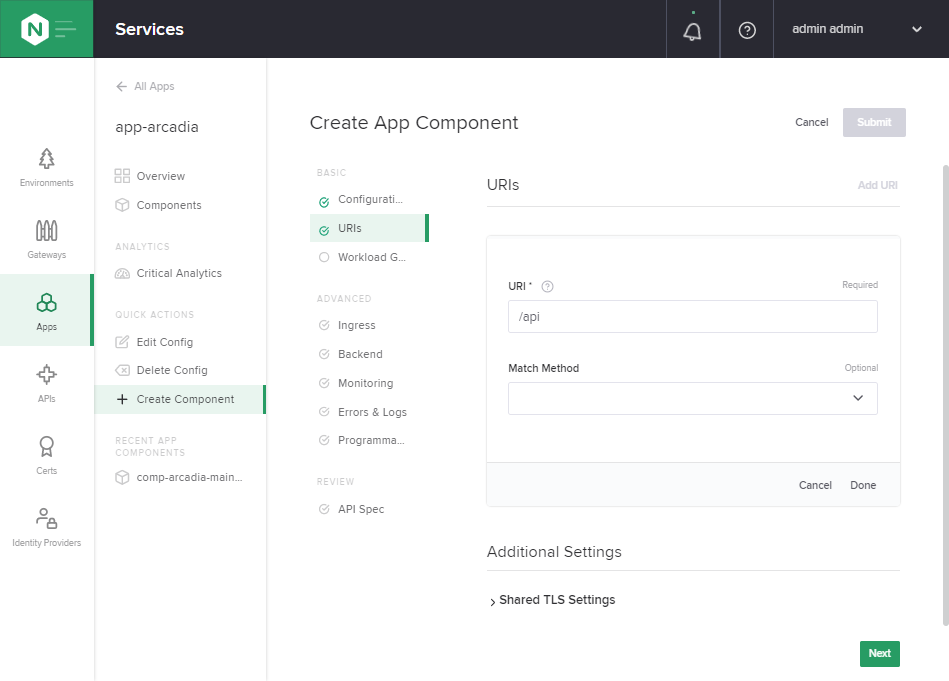

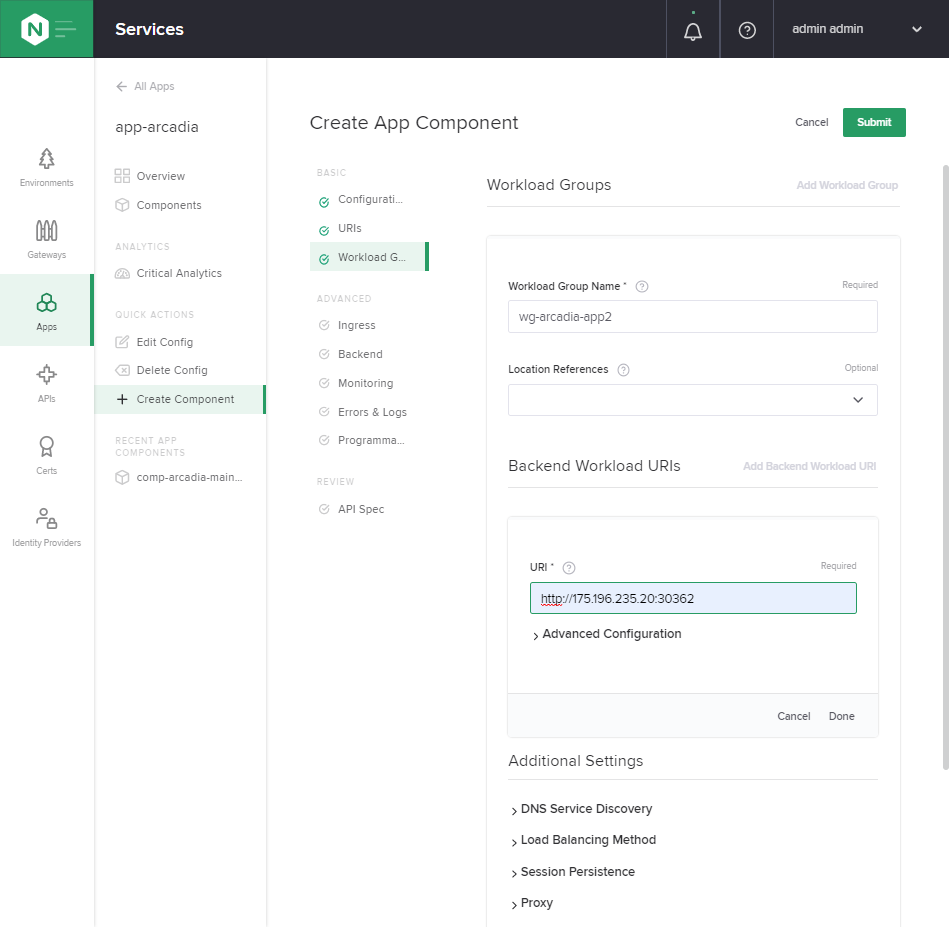

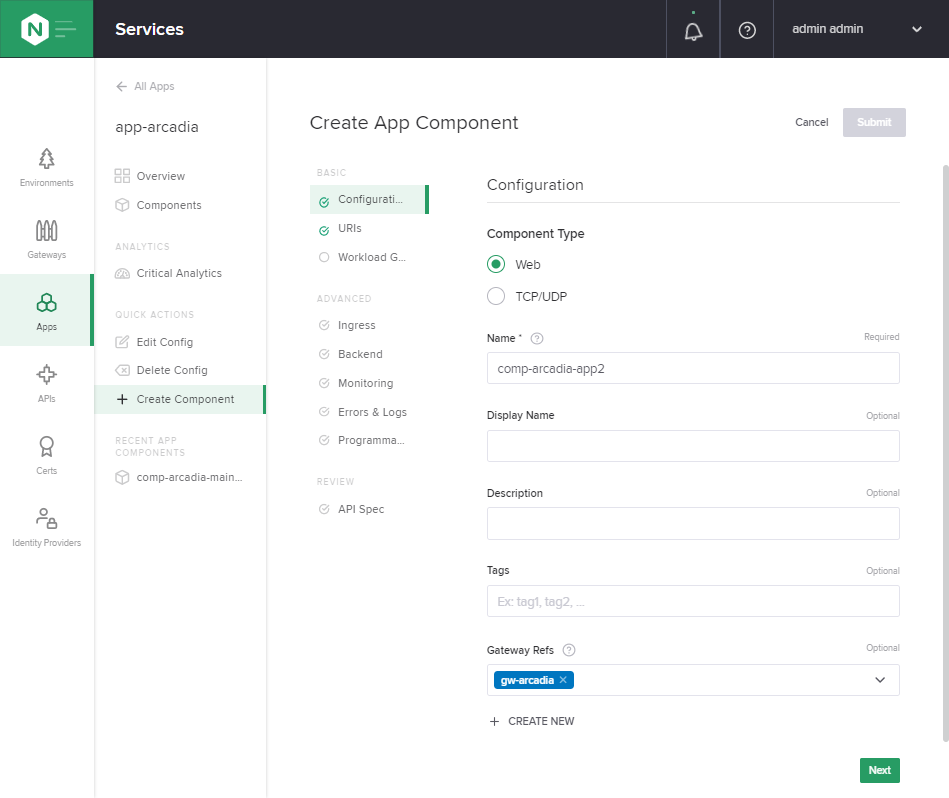

5. App - Component ( App2, /api )¶

step5_ADC_Component_app2

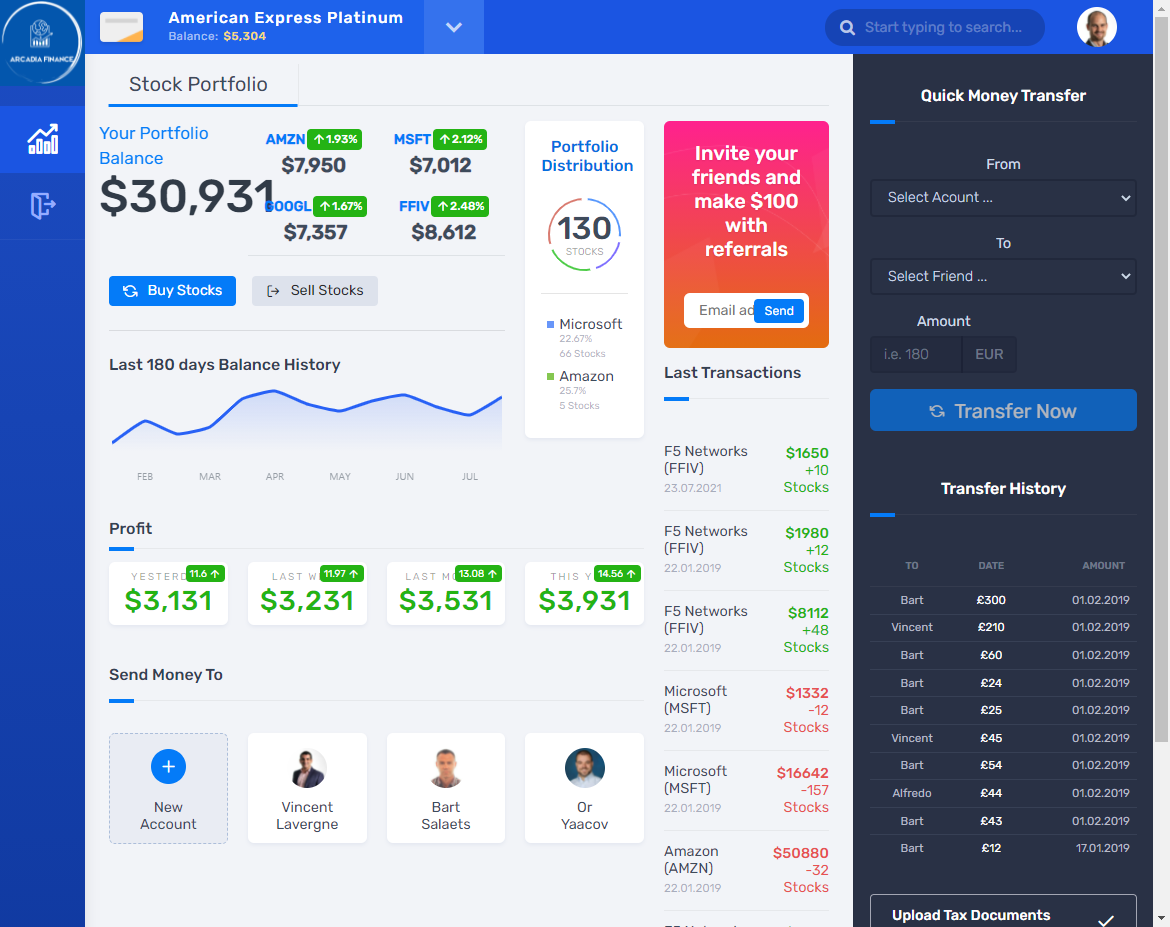

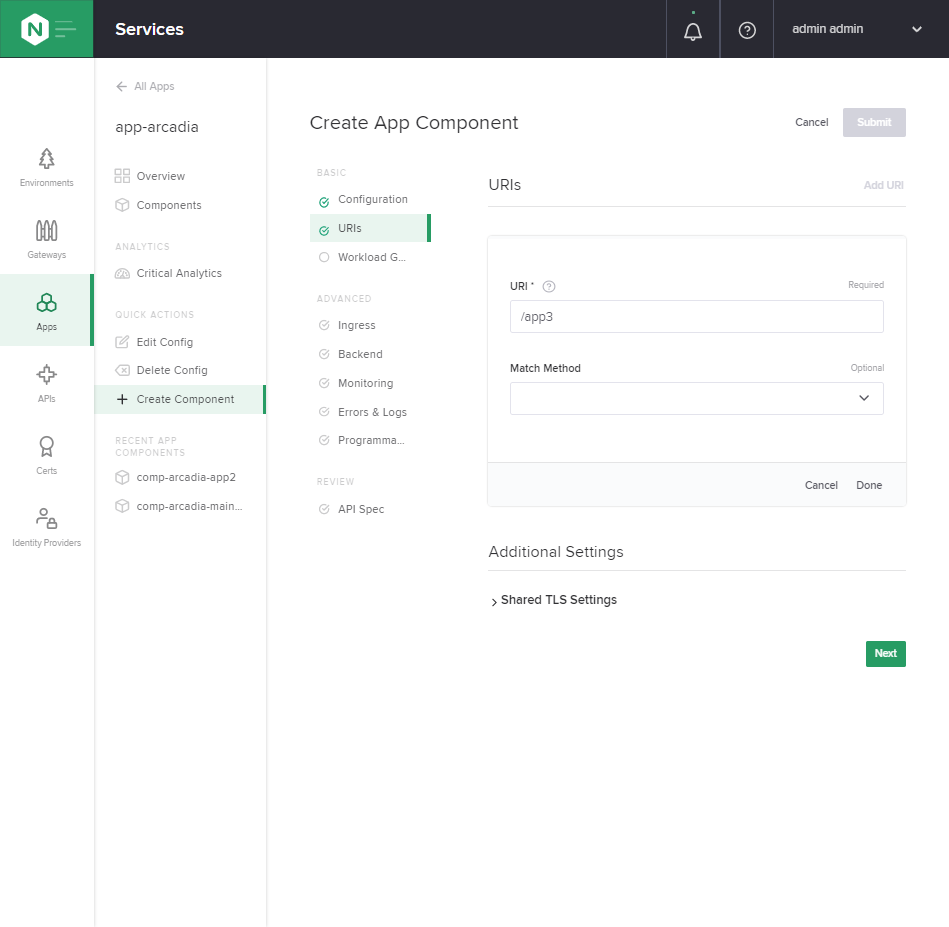

6. App - Component ( App3, /app3 )¶

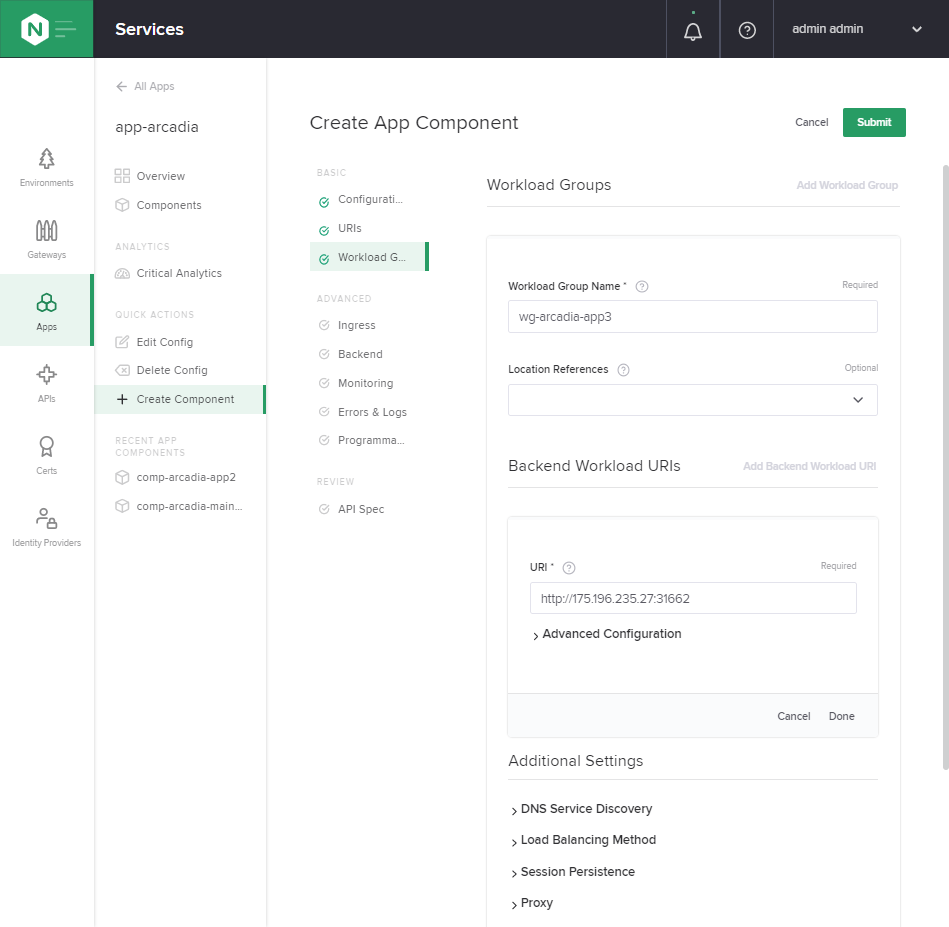

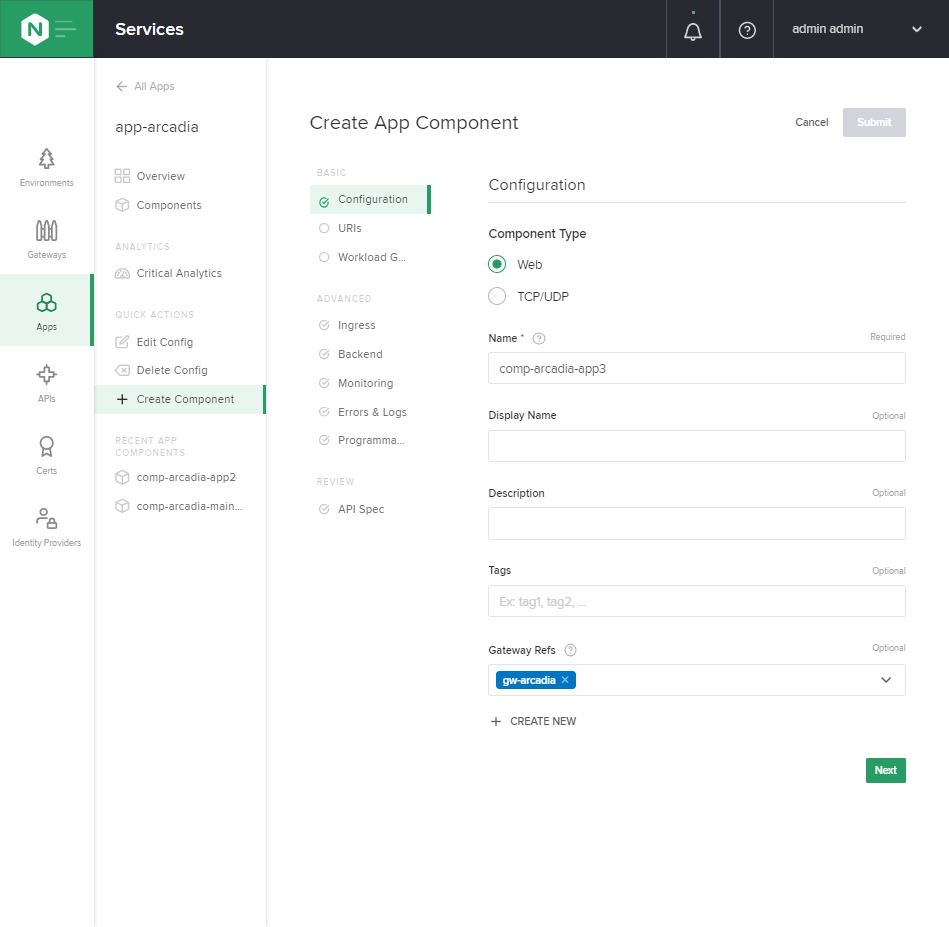

step6_ADC_Component_app3

NGINX Controller APIM Configuration¶

NGINX Controller의 Component는 App Component, API Component로 구분됩니다.

Arcadia Finance Application은 OAS3 포맷으로 API Spec을 제공합니다.

원문 OAS3 포맷의 YAML 파일은 아래와 같습니다. 출처는 Swagger App - Arcadia-OAS3 Schema입니다.

Arcadia API Specification - OAS3

openapi: 3.0.3
info:
  description: Arcadia OpenAPI
  title: API Arcadia Finance
  version: 2.0.1-schema
paths:
  /trading/rest/buy_stocks.php:
    post:
      summary: Add stocks to your portfolio
      requestBody:
        required: true
        content:
          application/json:
            schema:
              $ref: '#/components/schemas/buy'
            example:
              trans_value: '312'
              qty: '16'
              company: MSFT
              action: buy
              stock_price: '198'
      responses:
        '200':
          description: 200 response
          content:
            application/json:
              example:
                status: success
                name: Microsoft
                qty: '16'
                amount: '312'
                transid: '855415223'

  /trading/rest/sell_stocks.php:
    post:
      summary: Sell stocks that you own
      requestBody:
        required: true
        content:
          application/json:
            schema:
              $ref: '#/components/schemas/sell'
            example:
              trans_value: '212'
              qty: '16'
              company: MSFT
              action: sell
              stock_price: '158'
      responses:
        '200':
          description: 200 response
          content:
            application/json:
              example:
                status: success
                name: Microsoft
                qty: '16'
                amount: '212'
                transid: '658854124'

  /trading/transactions.php:
    get:
      summary: Get the latests transactions that have happened
      responses:
        '200':
          description: 200 response
          content:
            application/json:
              example:
                YourLastTransaction: MFST 2000

  /api/rest/execute_money_transfer.php:
    post:
      summary: Transfer money to a friend
      requestBody:
        required: true
        content:
          application/json:
            schema:
              $ref: '#/components/schemas/money_transfer'
            example:
              amount: '92'
              account: '2075894'
              currency: GBP
              friend: Vincent
      responses:
        '200':
          description: 200 response
          content:
            application/json:
              example:
                name: Vincent
                status: success
                currency: GBP
                transid: '524569855'
                msg: The money transfer has been successfully completed


components:
  schemas:
    buy:
      type: object
      required:
        - trans_value
        - qty
        - company
        - action
        - stock_price
      properties:
        trans_value:
          type: integer
          format: int64
        qty:
          type: integer
          format: int64
        company:
          type: string
        action:
          type: string
        stock_price:
          type: integer
          format: int64
    sell:
      type: object
      required:
        - trans_value
        - qty
        - company
        - action
        - stock_price
      properties:
        trans_value:
          type: integer
          format: int64
        qty:
          type: integer
          format: int64
        company:
          type: string
        action:
          type: string
        stock_price:
          type: integer
          format: int64
    money_transfer:
      type: object
      required:
        - amount
        - account
        - currency
        - friend
      properties:
        amount:
          type: integer
          format: int64
        account:
          type: integer
          format: int64
        currency:
          type: string
        friend:
          type: string

API Definition¶

API Definition은 NGINX Controller ADC 부분에서 App이 Component들의 컨테이너 역할을 한 것처럼, API Version을 담는 Container라고 생각하면 되겠습니다.

API Definition은 Environment에 종속되지 않습니다. 이는 MSA를 가정했을 때, 서로 다른 앱에서 필요한 유사한 기능을 동일한 API로 구현할 수 있도록 하기 위한 부분으로 보입니다.

API Version¶

API Version은 말그대로 특정 API Definition의 Version에 대한 상세를 작성하는 부분으로 이해하면 되겠습니다.

OAS3 포맷으로 제공한 YAML 파일도 이 API Version 생성 과정에서 반영하게 됩니다.

만일 API Version의 상세에 대한 YAML 파일이 없다면, 직접 작성(Configure Manually)해도 무방합니다.

API Version은 API Definition에 속하는 요소로서, API Definition의 특징과 비슷하게 Environment에 속하지 않습니다.

앞서 API Definition을 App - Component 관계와 비교해 설명했지만, 그와는 조금 다르게 API Version은 실제 트래픽을 제어하는 Config에 직접적인 영향을 주지 않고 한 단계가 더 있습니다.

이 다음 과정에서 생성할 Published API 부분에서, 특정 API Version을 Publish하는 과정을 거쳐 Component를 연결하게 되면 그제서야 NGINX Config로서 실제 트래픽 제어에 관여하게 됩니다.

Published API¶

Published API는 앞선 과정에서 작성한 API Definition의 특정 Version을 실제 Component와 연결하는 작업으로 실제 트래픽 Config와 직접적인 관계가 있는 부분입니다.
